电解电容器种类大全 电解电容特性结构分析

  电容器是生活中最基本的电子元器件之一,关于其中的电解电容你知道多少呢?你知道电解电容是怎么分类的吗?本文将为你揭晓关于电解电容的分类方法及其结构特性。

  电容器由两块导体夹着一块绝缘体构成的电子元件。电容器作为三大基本元器件之一,主要作用就是储能和滤波,另外还有隔直、旁路、耦合、整流、调谐、能量转换等功能;根据统计整机故障原因中,由电容器选择和应用方面的原因造成的故障约占电容器总失效率的55~85%;电容器自身质量造成的失效约占15~45%。因此,在电子产品中做好电容器的选择和应用,是保证产品质量和可靠性的基础。

  标志在电容器上的电容量。但电容器实际电容量与标称电容量是有偏差的,精度等级与允许误差有对应关系。一般电容器常用Ⅰ、Ⅱ、Ⅲ级,电解电容器用Ⅳ、Ⅴ、Ⅵ级,根据用途选取。电解电容器的容值,取决于在交流电压下工作时所呈现的阻抗,随着工作频率、温度、电压以及测量方法的变化,容值将有变化。

  在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压的有效值,如果工作电压超过电容器的耐压,电容器将被击穿,造成损坏。在实际中,随着温度的升高,耐压值将变低。

  直流电压加在电容上,产生漏电电流,两者之比称为绝缘电阻。当电容较小时,主要取决于电容的表面状态;容量0.1μF 时,主要取决于介质。绝缘电阻越大越好。

  电容在电场作用下,在单位时间内因发热所消耗的能量叫做损耗。损耗与频率范围、介质、电导、电容金属部分的电阻等有关。

  随着频率的上升,一般电容器的电容量呈现下降的规律。当电容工作在谐振频率以下时,表现为容性,当超过其谐振频率,表现为感性,此时就不是一个电容而是一个电感了。所以一定要避免电容工作于谐振频率以上。

  ② 损耗因数,因为电容器的泄漏电阻、等效串联电阻和等效串联电感,这三项指标几乎总是很难分开,所以许多电容器制造厂家将它们合并成一项指标,称作损耗因数,主要用来描述电容器的无效程度。损耗因数定义为电容器每周期损耗能量与储存能量之比。又称为损耗角正切。

  ③ Q值,又称为品质因数,是损耗因数的倒数。一般电容的手册中会标注Q或损耗因数。 ④ 介电常数K,电容的不同主要是填充介质的不同,介电常数的大小关系电容的体积和介质吸收不同,介电常数大,在较小的体积上就可以集成很大的容量,但介质吸收就很严重。

  电解电容器通常是由金属箔(铝/钽)作为正电极,金属箔的绝缘氧化层(氧化铝/钽五氧化物)作为电介质,电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。铝电解电容器的负电极由浸过电解质液(液态电解质)的薄纸/薄膜或电解质聚合物构成;钽电解电容器的负电极通常采用二氧化锰。由于均以电解质作为负电极(注意和电介质区分),电解电容器因而得名。

  2.按电解质分类:有机介质电容器、无机介质电容器、电解电容器、电热电容器和空气介质电容器等。

  4.按制造材料的不同可以分为:瓷介电容、涤纶电容、电解电容、钽电容,还有先进的聚丙烯电容等等

  10.小型电容:金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。

  电解电容是电容的一种,可分为无极性和有极性两种类型,金属箔为正极(铝或钽),与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成,因电解质是阴极的主要部分,电解电容因此而得名。同时电解电容正负不可接错。

  铝电解电容器是有极性的电容器,它的正极板用铝箔,将其浸在电解液中进行阳极氧化处理,铝箔表面上便生成一层三氧化二铝薄膜,其厚度一般为0.02 - 0.03μm。这层氧化膜便是正、负极板间的绝缘介质。电容器的负极是由电解质构成的,电解液一般由硼酸、氨水、乙二醇等组成。为了便于电容器的制造,通常是把电解质溶液浸渍在特殊的纸上,再用一条原态铝宿与浸过电解质溶液的纸贴合在一起,这样可以比较方便地在原态铝箔带上引出负极。

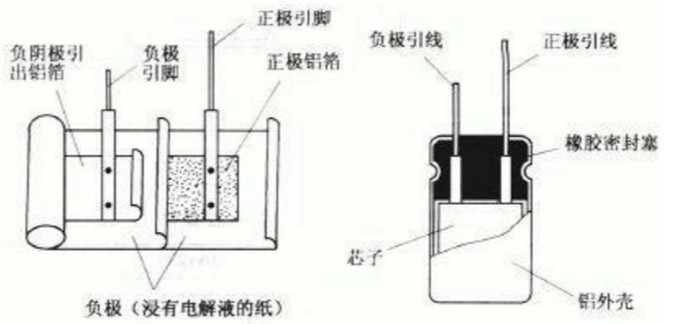

  如图所示。将上述的正、负极按其中心轴卷绕,便构成了铝电解电容器的芯子,然后将芯子放入铝外壳封装,便构成了铝电解电容器。为了保持电解质榕液不泄漏、不干涸,在电解电容封装铝外壳的口部用橡胶塞进行密封。为了获得较大的电容量且体积又要小,在正极铝箔的一面用化学腐蚀方法形成凸凹不平的表面,使电极的表面积增大,从而使电容量增加。铝电解电容器之所以有极性,是因为正极板上的氧化铝膜具有单向导电性,只有在电容器的正极接电源的正极,负极接电源的负极时,氧化铝膜才能起到绝缘介质的作用。如果将铝电解电容器的极性接反,氧化铝膜就变成了导体,电解电容器不但不能发挥作用,还会因有较大的电流通过,造成过热而损坏电容器。为了防止铝电解电容器在使用时发生意外爆炸事故,一般在铝外壳封装的端面压制有向槽式的机械薄弱环节,一旦电解电容器内部压力过高,薄弱环节的沟槽便会开裂,进行泄压防爆。

  电解电容器特点二:额定的容量可以做到非常大,可以轻易做到几万μf甚至几f(但不能和双电层电容比)。

  电解电容器特点三:价格比其它种类具有压倒性优势,因为电解电容的组成材料都是普通的工业材料,比如铝等等。制造电解电容的设备也都是普通的工业设备,可以大规模生产,成本相对比较低。常见的日系电解电容以Nippon Chemi-con(黑金刚)、Rubycon(红宝石)为代表,台系电解电容则以LELON(立隆)、CAPXON(丰宾)为代表,港系电解电容则以SAMXON(万裕)、KFSON(康富松)为代表 ,国内以TH(华裕)、、Chang(华威)、Xunda(讯达)等为代表,欧美以ELEBASIC、KENDEIL、EVERALPHA为代表。

  关于电解电容的相关介绍就到这里了,希望通过本文能让你对电解电容有更全面的认识。返回搜狐,查看更多
